SWC-CH單伸縮焊接式聯軸器

產品分類：

產品簡介： SWC-CH型型十字軸式萬向聯軸器是一種常用的聯軸器。利用其結構的特點能使不在同一軸線或軸線折角較大或軸向移動較大的兩軸等角速連續回轉，并可靠地傳遞轉矩和運動。能廣泛應用于冶金、起重、工程運輸、礦山......

訂購熱線： 15128789423

產品詳情

SWC-CH型型十字軸式萬向聯軸器

是一種常用的聯軸器。利用其結構的特點能使不在同一軸線或軸線折角較大或軸向移動較大的兩軸等角速連續回轉，并可靠地傳遞轉矩和運動。能廣泛應用于冶金、起重、工程運輸、礦山、石油、船舶、煤炭、橡膠、造紙機械及其它重機行業的機械軸系中傳遞轉矩。 SWC-CH型十字軸式萬向聯軸器的主要特點為：1.具有較大的角度補償能力。2.結構緊湊合理。SWC-CH型采用整體式叉頭，使運載具可靠性。3.承載能力大。與回轉直徑相同的其它型式的聯軸相比較，其所傳遞的扭矩大，此對回轉直徑受的機械設備，其配套范圍具優越性。4.傳動效率高。其傳動效率達98-99.8％，用于大功率傳動，節能效果明顯。5.運載平穩，噪聲低，裝拆維護方便等特點。

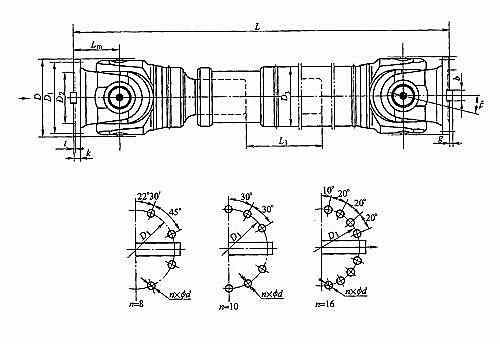

SWC-CH型單伸縮焊接式聯軸器基本參數：

$7DGZXWH2H3AR(M9$9{7Z{6P_副本.jpg$

型號	回轉直徑 D mm	公稱扭矩 Tn (KN.m)	疲勞扭矩 Tf (KN.m)	軸線折角＜β	尺寸（mm										轉動慣量 I (㎏.㎡)		重量 G (㎏)
					Lmin	D1 (js11)	D2 (H7)	D3	Lm	n-d	k	t	B (h9)	g	Lmin	增長 100mm	Lmin	增長 100mm
SWC180CH1	180	12.5	6.3	25°	925	155	105	114	110	8-17	17	5			0.181	0.0070	74	2.8
SWC180CH2					1125										0.216		104
SWC225CH1	225	40	20	15°	1020	196	135	152	120	8-17	20	5	32	9.0	0.216	0.0234	132	4.9
SWC225CH2					1500										0.671		182
SWC250CH1	250	63	31.5	15°	1215	218	150	168	140	8-19	25	6	40	12.5	1.016	0.0277	190	5.3
SWC250CH2					1615										1.127		235
SWC285CH1	285	90	45	15°	1475	245	170	194	160	8-21	27	7	40	15.0	2.156	0.0510	300	6.3
SWC285CH2					1875										2.360		358
SWC315CH1	315	125	63	15°	1600	280	185	219	180	10-23	32	8	40	15.0	3.182	0.0795	434	8.0
SWC315CH2					2000										4.450		544
SWC350CH1	350	180	90	15°	1715	310	210	267	194	10-23	35	8	50	16.0	7.663	0.2219	672	15.0
SWC350CH2					2115										8.551		823
SWC390CH1	390	250	125	15°	1845	315	235	267	215	10-25	40	8	70	18.0	12.730	0.2219	817	15.0
SWC390CH2					2245										13.617		961
SWC440CH1	440	355	180	15°	2110	390	255	325	60	16-28	42	10	80	20	22.540	0.4744	1312	21.7
SWC440CH2					2510										24.430		1537
SWC490CH1	490	500	250	15°	2220	435	275	325	270	16-31	47	12	90	22.5	33.970	0.4744	1551	21.7
SWC490CH2					2620										35.970		1779
SWC550CH1	550	710	355	15°	2585	492	320	426	305	16-31	50	12	100	22.5	72.790	1.3570	2585	34
SWC550CH2					3085										79.570		3015
