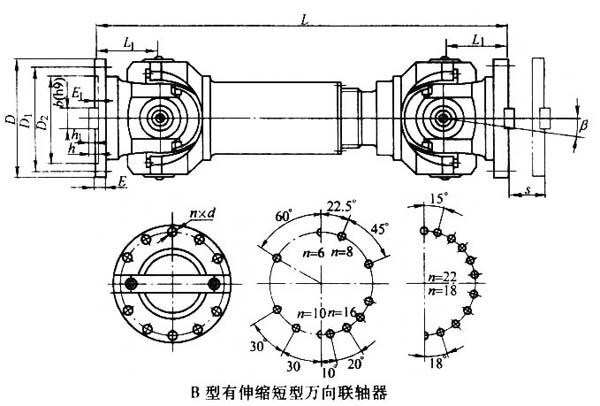

-SWP-B型有伸縮短型萬向聯軸器
特點及應用場合：軸承是易損件．為便于 換軸承，將軸承座壓蓋作成剖分式，螺栓聯接，可在β≤5°～10°工況下工作。適用于軋鋼機械、起重運輸機械、工程機械、礦山機械、石油機械及其他重型機械，聯接兩個不同軸線的軸系傳動，不能緩沖、減振。
A型--有伸縮長型；
B型--有伸縮短型；
C型--無伸縮短型；
D型--無伸縮長型；
E型--有伸縮雙法蘭長型；
F型--大伸縮長型；
ZG型--正裝貫通型
FG型--反裝貫通型
B型十字軸萬向聯軸器基本參數和主要尺寸(JB/T 3241-2005) mm
型號 | 回轉直徑 | 公稱轉矩 | 疲勞轉矩 | 軸線折角 | 伸縮量 S | 尺寸 | 傳動慣量 kg.m2 | 重量 kg | |
L | L1 | ||||||||
SWP160B | 160 | 16 | 8 | ≤10 | 50 | 585 | 85 | 0.14 | 44 |
SWP180B | 180 | 20 | 10 | ≤10 | 60 | 640 | 95 | 0.23 | 56 |
SWP200B | 200 | 31.5 | 16 | ≤10 | 70 | 730 | 110 | 0.36 | 75 |
SWP225B | 225 | 40 | 20 | ≤10 | 76 | 830 | 130 | 0.61 | 108 |
SWP250B | 250 | 63 | 31.5 | ≤10 | 80 | 860 | 135 | 0.98 | 138 |
SWP285B | 285 | 90 | 45 | ≤10 | 100 | 1000 | 150 | 2.12 | 229 |
SWP315B | 315 | 140 | 63 | ≤10 | 110 | 1120 | 170 | 3.80 | 309 |
SWP350B | 350 | 180 | 90 | ≤10 | 120 | 1230 | 185 | 5.60 | 408 |
SWP390B | 390 | 250 | 112 | ≤10 | 120 | 1310 | 205 | 10.50 | 539 |
SWP435B | 435 | 355 | 160 | ≤10 | 150 | 1555 | 235 | 22.39 | 903 |
SWP480B | 480 | 450 | 224 | ≤10 | 170 | 1740 | 265 | 38.21 | 1243 |
SWP550B | 550 | 710 | 315 | ≤10 | 190 | 1905 | 290 | 61.00 | 1643 |
SWP600B | 600 | 1000 | 500 | ≤10 | 210 | 2600 | 360 | 99.13 | 2335 |
SWP640B | 640 | 1250 | 630 | ≤10 | 230 | 2780 | 385 | 170.21 | 2700 |
