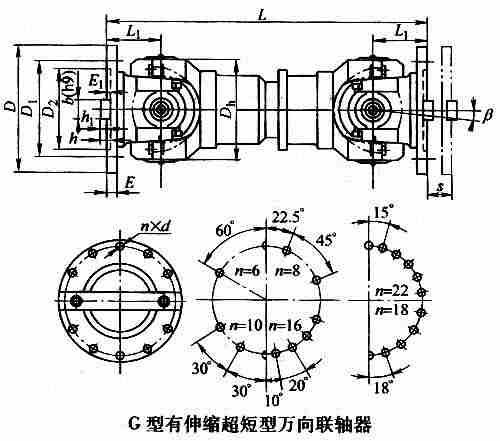

-SWP-G型有伸縮超短型萬向聯軸器
特點及應用場合：軸承是易損件．為便于 換軸承，將軸承座壓蓋作成剖分式，螺栓聯接，可在β≤5°～10°工況下工作。適用于軋鋼機械、起重運輸機械、工程機械、礦山機械、石油機械及其他重型機械，聯接兩個不同軸線的軸系傳動，不能緩沖、減振。
A型--有伸縮長型；
B型--有伸縮短型；
C型--無伸縮短型；
D型--無伸縮長型；
E型--有伸縮雙法蘭長型；
F型--大伸縮長型；
ZG型--正裝貫通型
FG型--反裝貫通型
SWP-G型有伸縮超短型萬向聯軸器基本參數和主要尺寸(JB/T 3241-2005) mm
型號 | 回轉 | 公稱轉矩 | 疲勞轉矩 | 軸線折角 | 尺寸 | 傳動慣量 kg.m2 | 質量 kg | |
L | L1 | |||||||
SWP225G | 225 | 18 | 8 | ≤5 | 435 | 68 | 0.331 | 60 |
SWP250G | 250 | 25 | 11.2 | ≤5 | 515 | 80 | 0.624 | 97 |
SWP285G | 285 | 35.5 | 16 | ≤5 | 565 | 90 | 1.182 | 120 |
SWP315G | 315 | 50 | 25 | ≤5 | 620 | 100 | 2.290 | 170 |
SWP350G | 350 | 71 | 35.5 | ≤5 | 715 | 108 | 3.793 | 256 |
