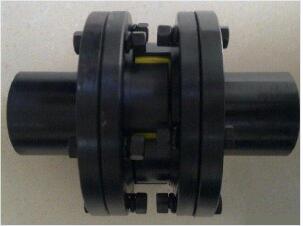

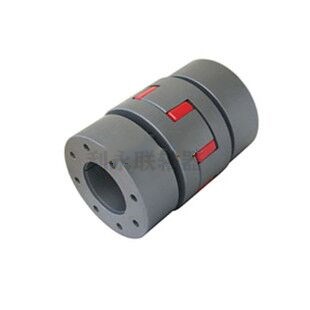

-XL星型彈性聯軸器
是一種中等功率的扭轉撓性聯軸器，擁有 和偏心容許度，廣泛應用壓縮機，發電機組，泵，吊裝機械等

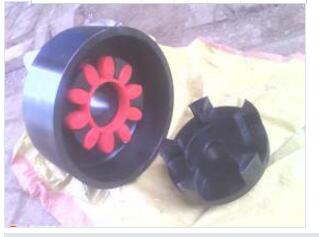

LX（XL）系列星形彈性聯軸器中的彈性元件是工程塑料，由于該工程塑料具有良好的彈性、緩沖性、 性、 性，因此能很好的補償兩傳動軸系之間的各種位移，使用場合普遍，傳遞轉矩20- 35000.N.M工作溫度-35-+80攝氏度并與德國ROTEX聯軸器互換。星形聯軸器的聚氨脂彈性體由凸形爪塊 ，可避免由于沖擊產生的內部變形及離心力產生的外部變形；凸爪大的凹面，使?jié)u開線齒上的表面壓力很小，齒上即使承受過載，齒仍不會磨損或變形。
LX（XL）星形彈性聯軸器的標準為JB/T 10466-2004
LX（XL）星形聯軸器的基本參數：
| 型號 | 公稱扭矩N.M | 許用轉速rpm | 軸孔直徑d1、d2 | 軸孔長度L1、L2 | L。 | D | D1 D2 | E | S | 轉動慣量kg.m^2 | 重量 kg |
| mm | mm | mm | mm | mm | mm | mm | |||||
| XL1 | 20 | 19000 | 6-19 | 25 | 66 | 40 | 32 | 16 | 2 | 0.00008 | 0.30 |
| XL2 | 70 | 14000 | 8-24 | 30 | 78 | 55 | 40 | 18 | 2 | 0.0002 | 0.61 |
| XL3 | 190 | 11800 | 10-28 | 35 | 90 | 65 | 48 | 20 | 2.5 | 0.0007 | 1.00 |
| XL4 | 380 | 9500 | 12-38 | 45 | 114 | 80 | 66 | 24 | 3 | 0.002 | 2.08 |
| XL5 | 530 | 8000 | 14-42 | 50 | 126 | 95 | 75 | 26 | 3 | 0.004 | 3.21 |
| XL6 | 620 | 7100 | 15-48 | 56 | 140 | 105 | 85 | 28 | 3.5 | 0.006 | 4.41 |
| XL7 | 750 | 6300 | 20-55 | 65 | 160 | 120 | 98 | 30 | 4 | 0.012 | 6.64 |
| XL8 | 850 | 5600 | 22-65 | 75 | 185 | 135 | 115 | 35 | 4.5 | 0.025 | 10.13 |
| XL9 | 1950 | 4750 | 30-75 | 85 | 210 | 160 | 135 | 40 | 5 | 0.054 | 16.03 |
| XL10 | 4800 | 3750 | 40-90 | 100 | 245 | 200 | 160 | 45 | 5.5 | 0.139 | 27.50 |
| XL11 | 6800 | 3350 | 50-100 | 110 | 270 | 225 | 180 | 50 | 6 | 0.245 | 38.50 |
| XL12 | 8000 | 3000 | 60-110 | 120 | 295 | 255 | 200 | 50 | 6 | 0.435 | 54.0 |
| XL13 | 10000 | 2650 | 60-125 | 140 | 340 | 290 | 230 | 60 | 7 | 0.85 | 81.8 |
| XL14 | 14500 | 2380 | 60-140 | 155 | 375 | 320 | 255 | 65 | 7.5 | 1.4 | 109.7 |
| XL15 | 20000 | 2000 | 80-160 | 175 | 425 | 370 | 290 | 75 | 9 | 2.72 | 162.7 |
| XL16 | 23500 | 1800 | 85-180 | 195 | 475 | 420 | 325 | 85 | 10.5 | 4.95 | 230.8 |
