JMIJ型接中間軸型膜片聯軸器

產品分類：

產品簡介： JMIJ型接中間軸型膜片聯軸器，哪里專業？泊頭市利永聯軸器有限公司專業生產各種JMIJ型接中間軸型膜片聯軸器，廠家直銷價格便宜JMIJ型接中間軸型膜片聯軸器，應有盡有、質量；歡迎您前來咨詢膜片聯軸......

訂購熱線： 15128789423

產品詳情

JMIJ型接中間軸型膜片聯軸器，哪里專業？

泊頭市利永聯軸器有限公司專業生產各種JMIJ型接中間軸型膜片聯軸器，廠家直銷價格便宜JMIJ型接中間軸型膜片聯軸器，應有盡有、質量；歡迎您前來咨詢膜片聯軸器的詳細信息，我們為您提供的膜片聯軸器和周到的售后服務

JMIJ型接中間軸型膜片聯軸器安裝使用說明

1. 安裝前應先檢查原動機和工作機兩軸是否同心，兩軸表面是否有包裝紙和碰傷，聯軸器兩個半聯軸節內孔是否有雜物，內孔棱邊是否有碰傷、如有應將軸、半聯軸節清理干凈，碰傷用細銼處理好。然后檢查兩個半聯軸節的內孔直徑和長度是否同原動機、工作機的直徑和軸伸長度尺寸相符。一般選型時，讓原動機和工作機端半聯軸節長度小于其軸伸長度10— 30mm為好。

2. 為了便于安裝，好是將兩個半聯軸節放在120--150的保溫箱或油槽中進行預熱，使內孔尺寸漲大很容易裝上。安裝后軸頭不能凸出半聯軸節端面，以齊平為好。檢測兩半聯軸節之間的距離：沿半聯軸節的法蘭盤兩內側測出3--4點的讀數取平均值，及加長段與兩個膜片組實測尺寸之和，兩者誤差控制在0—0.4mm范圍之內。

3. 找正：用百分表檢測兩半聯軸節法蘭盤端面和外圓跳動，當法蘭盤外圓小于250mm時跳動值應不大于0.05mm；當法蘭盤外圓大于250mm時，跳動值應不大于0.08.

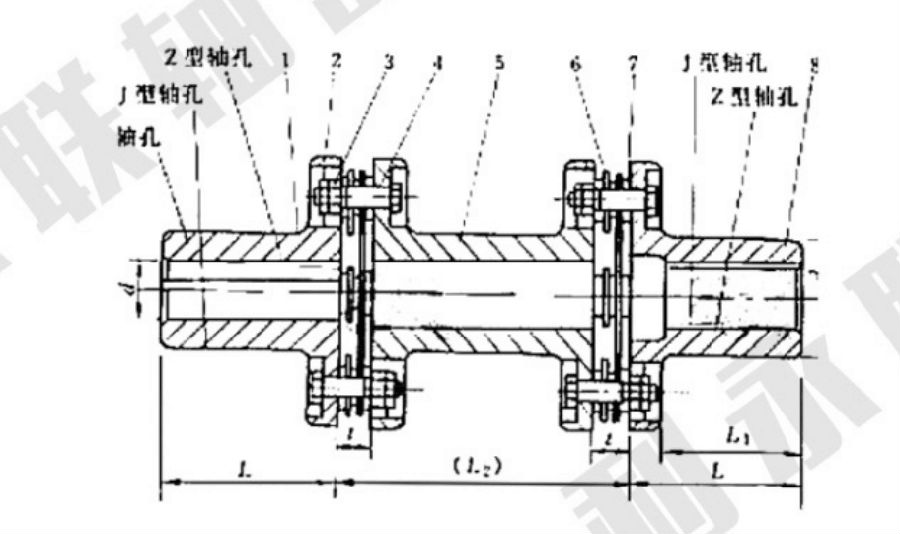

JMIJ型膜片聯軸器基本參數和主要尺寸 mm(JB/T 9147-1999)

型號	公稱轉矩 Tn /N.m	瞬時大轉矩Tmax /N.m	許用轉速 [n] /r.min -1	軸孔直徑d(H 7 )	軸孔軸孔軸孔軸孔				D	t	L2	轉動慣量 I/kg.m 2 ≈	質量 m/kg ≈
					Y型	J、J1、Z、Z1 型		L推薦
					L	L	L1
JMIJ1	25	80	6000	14	32	-	J1 型為27 Z1 型為20	35	90	8.8	100	0.0013	1.8
				16、18、19	42		30
				20、22			38
JMIJ2	63	180	5000	18、19	42	-	30	45	100	9.5	100	0.002	2.4
				20、22、24	52		38
				25	62		44
JMIJ3	100	315	5000	20、22、24	52	-	38	50	120	11	120	0.0047	4.1
				25、28	62		44
				30	82		60
JMIJ4	160	500	4500	24	52	-	38	55	130	12.5	120	0.0069	5.4
				25、28	62		44
				30、32、35	82		60
JMIJ5	250	710	4000	28	62	-	44	60	150	14	140	0.0153	8.8
				30、32、35、38	82		60
				40	112		84
JMIJ6	400	1120	3600	32、35、38	82	82	60	65	170	15.5	140	0.0281	13.4
				40、42、45、48、50	112	-	84
JMIJ7	630	1800	3000	40、42	112	112	84	70	210	19	150	0.076	22.3
				45、48、50、55、56
				60	142		107
JMIJ8	1000	2500	2800	45、48	112	112	84	80	240	22.5	180	0.1602	36
				50、55、56
				60、63、65、70	142		107
JMIJ9	1600	4000	2500	55、56	112	112	84	85	260	24	220	0.2509	48
				60、63、65、70、71、75	142		107
				80	172		132
JMIJ10	2500	6300	2000	63、65、70、71、75	142	142	107	90	280	17	250	0.5195	85
				80、85、90、95	172	-	132
JMIJ11	4000	9000	1800	75	142	142	107	95	300	19.5	290	0.8223	112
				80、85、90、95	172	172	132
				100、110	212	-	167
JMIJ12	6300	12500	1600	90、95	172		132	120	340	23	300	1.4109	152
				100、110、120、125	212		167
