JM膜片聯軸器

產品分類：

產品簡介： - JM膜片聯軸器欄目說明: 膜片聯軸器的彈性元件由很薄的不銹鋼膜片疊合成的膜片組件，膜片通常有束腰型，多邊環形等形狀，處于同一分布圓上的精密螺栓分別與主從動法蘭聯接。膜片組件以三維變形形式承受主從動......

訂購熱線： 15128789423

產品詳情

-

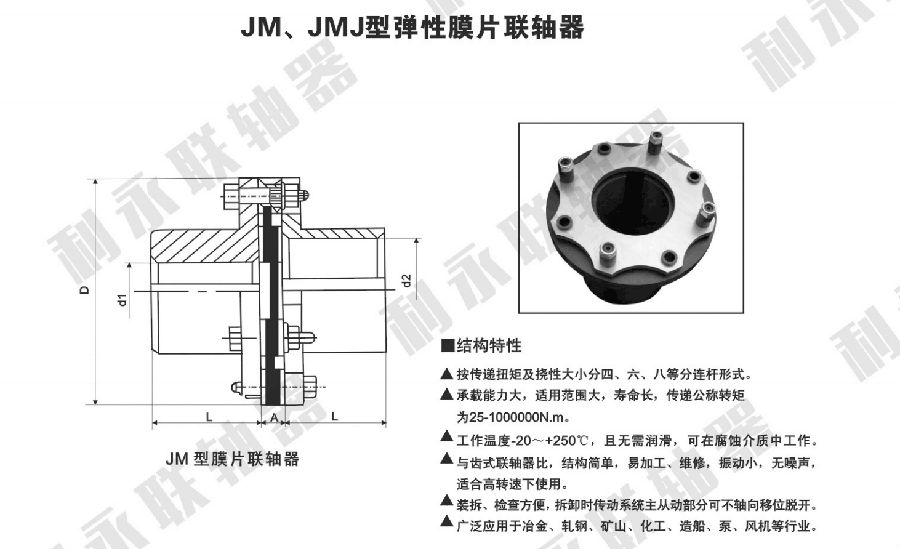

JM膜片聯軸器 欄目說明:
膜片聯軸器的彈性元件由很薄的不銹鋼膜片疊合成的膜片組件，膜片通常有束腰型，多邊環形等形狀，處于同一分布圓上的精密螺栓分別與主從動法蘭聯接。膜片組件以三維變形形式承受主從動法蘭的不對中。
詳細描述:
JM型膜片聯軸器是具代表性的金屬擾性聯軸器，它在各種機械設備上都可以采用。其膜片采用0.3～2mm厚的高強度不透鋼薄板鉚制成組件，上面有4～16個鉸制孔，用螺拴分別與主、從動法蘭聯結。運行中膜片受拉、壓、扭應力。這種聯軸器制造成本低，傳遞扭矩范圍大，力學性能好，裝拆方便，對安裝精度要求不高，它集中體現了擾性聯軸器的優點，可廣泛應用于各種領域，適應多種工況條件，例如泵、風機、軋機、造紙機械、電力機械、水泥機械、船舶工業、航空航天等。由于其減振性能好、傳動平穩，在各種行業的應用中，普通的贊同和采用，尤其是在造紙行業中，它能使您生產出的紙張加平整、光滑、質量大幅度提高，使您能夠始終一步，同時也是發電廠、石化廠、水泥廠、軋鋼廠、礦山等進行技術改造、替代進口、節能降耗的佳選擇。


JM系列膜片聯軸器參數表

型號 JM	額定扭矩 Nm	瞬時扭矩 Nm	高許用轉速 RPM	標準外型聯接尺寸							許用偏差				動力學特性		重量 kg	每增加 100mm 重量(kg)
型號 JM	額定扭矩 Nm	瞬時扭矩 Nm	高許用轉速 RPM	D mm	d₁max mm	d₂max mm	D′max mm	D″max mm	L mm	L1 mm	S₄ mm	角向（度）	徑向 mm/mm	軸向 mm	轉動慣量 Kg.m²	扭轉剛度 kgm/rad	重量 kg	每增加 100mm 重量(kg)
90	170	272	12700	90	32	48	50	68	82	>50	12	1/2	0.0087	1.4	0.003	0.2×10⁶	3.1	0.3
100	320	512	11000	104	38	55	60	80	82	>57	14		0.0087	1.5	0.005	0.25×10⁶	4.6	0.45
120	400	640	9200	124	42	60	64	100	112	>63	16		0.0087	1.7	0.014	0.34×10⁶	7.6	0.68
140	700	1120	8100	140	60	65	88	104	112	>65	16	1/3	0.0056	2.1	0.027	0.85×10⁶	11.5	0.94
170	1000	1600	6700	170	75	85	108	118	142	>72	18		0.0056	2.5	0.072	1.29×10⁶	19.9	1.32
200	2500	4000	5700	200	85	100	124	145	172	>80	20		0.0056	2.8	0.148	1.79×10⁶	30.9	1.64
240	4000	6400	4700	240	120	130	166	175	212	>95	22		0.0056	3.2	0.468	3.47×10⁶	62.5	1.73
260	6300	10080	4400	260	130	140	174	210	212	>109	22		0.0056	4	0.694	3.97×10⁶	73.8	2.61
290	10000	16000	3900	290	140	160	190	246	252	>120	28		0.0056	4.7	1.034	4.66×10⁶	91.6	4.02
330	16000	25600	3400	330	170	190	224	280	252	>136	30	1/4	0.0046	5	2.33	13×10⁶	151	4.96
380	25000	40000	2900	380	200	230	265	320	302	>148	35		0.0046	5.8	4.703	19.8×10⁶	232	6.61
420	40000	64000	2700	420	220	250	290	352	352	>159	42		0.0046	6.2	7.498	21.37×10⁶	311	9.03
460	63000	100800	2490	460	240	270	318	368	352	>175	48		0.0046	7	11.548	24.26×10⁶	389	12.18
500	80000	128000	2290	500	280	300	366	440	410	>183	56		0.0046	8.5	18.718	32.77×10⁶	539	16.44
560	140000	224000	2000	560	300	320	370	512	410	306	60		0.0046	9.1	31	39.43×10⁶	705	17
600	170000	272000	1800	600	320	370	380	532	410	352	62	1/5	0.0029	9.3	42	47.9×10⁶	804	19
650	220000	352000	1700	650	355	400	418	552	470	366	63		0.0029	9.5	64	57.3×10⁶	1058	25
710	250000	400000	1600	710	390	440	450	570	470	376	65		0.0029	9.8	96	67.1×10⁶	1313	31
750	350000	560000	1500	750	400	470	459	600	470	403	68		0.0029	10.5	125	75.6×10⁶	1537	41
830	500000	800000	1380	830	460	520	522	680	550	439	70		0.0029	11.5	210	77.7×10⁶	2148	46
880	630000	1008000	1300	880	500	560	568	720	550	447	75		0.0029	11.8	268	89.1×10⁶	2571	85
930	800000	1280000	1230	930	530	590	606	780	650	474	80		0.0029	12.1	367	99.6×10⁶	3234	97
1030	1000000	1600000	1110	1030	560	620	930	820	650	500	90		0.0029	12.5	443		3942	106
1080	1250000	2000000	1060	1080	600	660	990	880	650	520	95		0.0029	13	555		4451	124
1160	1600000	2560000	980	1160	640	730	1095	920	650	580	100		0.0029	13.5	777		5335	144
1290	2000000	3200000	880	1290	680	830	1245	990	800	640	105		0.0029	14.8	1315		7408	167
1410	2800000	4480000	810	1410	730	900	1350	1090	800	700	110		0.0029	15.5	1876		8835	197
