GⅡCLZ型鼓形齒式聯軸器

產品分類：

產品簡介： GⅡCLZ型鼓形齒式聯軸器齒式聯軸器由齒數相同的內齒圈和外齒組成，由于內齒和外齒有很大的，故允許聯接的聯傳動軸系有較大的位移，并能承受較大的載荷。詳細描述齒式聯軸器是由齒數相同的內齒圈和帶外齒......

訂購熱線： 15128789423

產品詳情

GⅡCLZ型鼓形齒式聯軸器

齒式聯軸器由齒數相同的內齒圈和外齒組成，由于內齒和外齒有很大的，故允許聯接的聯傳動軸系有較大的位移，并能承受較大的載荷。
詳細描述
齒式聯軸器是由齒數相同的內齒圈和帶外齒的凸緣半聯軸器等零件組成。外齒分為直齒和鼓形齒兩種齒形，所謂鼓形齒即為將外齒制成球面，球面在齒輪軸線上，齒側 較一般齒輪大，鼓形齒聯軸器可允許較大的角位移（相對于直齒聯軸器），可齒的接觸條件，提高傳遞轉矩的能力，延長使用壽命。有角位移時沿齒寬的接觸狀態。
齒式聯軸器在工作時，兩軸產生相對角位移，內外齒的齒面周期性作軸向相對滑動，必然形成齒面磨損和功率消耗，因此，齒式聯軸器需在有良好和密封的狀態下工作。齒式聯軸器徑向尺寸小，承載能力大，常用于低速重載工況條件的軸系傳動，并經動平衡的齒式聯軸器可用于高速傳動，如燃汽輪機的軸系傳動。由于鼓形齒式聯軸器角向補償大于直齒式聯軸器，均廣泛采用鼓形齒式聯軸器，直齒式聯軸器屬于被淘汰的產品，選用者應盡量不選用.
GⅡCLZ型—鼓形齒式聯軸器 (JB/T 8845.2-2001)替代(ZBJ19014-88)

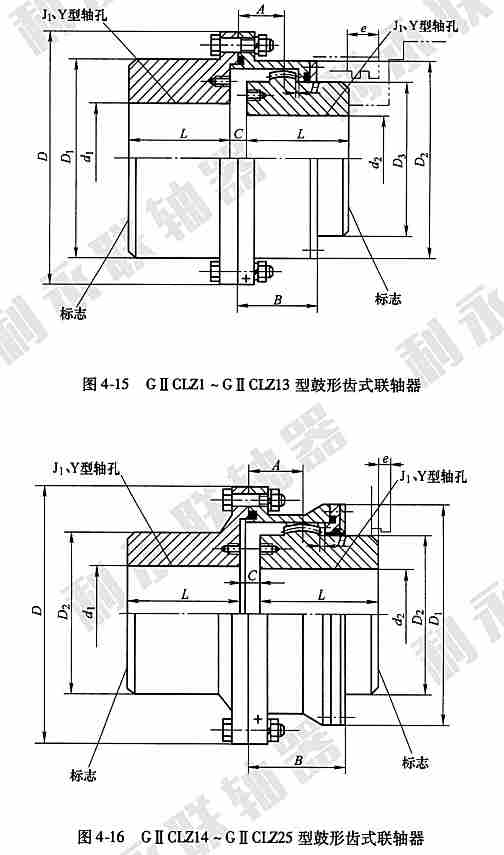

hao .jpg

G ⅡCLZ型鼓形齒式聯軸器基本參數和主要尺寸

型號	公稱扭矩Tn(N.m)	許用轉速 [n](r/min)	軸孔直徑	軸孔長度		D	C	轉動慣量Kg.m2	重量Kg
			軸孔直徑	Y	J1
			d1 d2	L
GIICLZ1	355	4000	14 16 19	42	-	103	8	0.016	3.5
			20 22 24	52	38			0.015	3.3
			25 28	62	44			0.016	3.5
			30 32 35 (38)	82	60			0.020	4.1
			(40 42 45 48 50)	112	84			0.020	4.1
GIICLZ2	630	4000	16 18 19 20 22 24	52	38	115	8	0.027	5.3
			25 28	62	44			0.025	4.8
			30 32 35 38	82	60			0.028	5.7
			40 42 45(48 50 55 56)	112	84			0.032	7.2
			(60)	142	107			0.032	9.2
GIICLZ3	1000	4000	22 24	52	38	127	8	4.036	3.8
			25 28	62	44			0.044	7.8
			30 32 35 38	82	60			0.044	7.6
			40 42 45 48 50 55 56	112	84			0.053	12.5
			(60 63 65 70 71)	142	107			0.053	16.5
GIICLZ4	1600	4000	38	82	60	149	8	0.085	10.5
			40 42 45 43 50 55 56	112	84			0.102	13.5
			60 63 65(70 71 75)	142	107			0.156	16.5
			(80)	172	132			0.156	19.4
GIICLZ5	2800	4000	38	82	60	167	10	0.17	17.4
			40 42 45 48 50 55	112	84			0.176	18.1
			60 63 65 70 71 75	142	107			0.207	23.1
			(80 85 90)	172	132			0.207	28.5
GIICLZ6	4500	4000	45 48 50 55 56	112	84	187	10	0.300	23.9
			60 63 65 70 71 75	142	107			0.300	29.3
			80 85 90 95	172	132			0.356	35.4
			100(105*)	212	167			0.417	36.2
GIICLZ7	6300	3750	50 55 56	112	84	204	10	0.458	29.6
			60 63 65 70 71 75	142	107			0.534	36.3
			80 85 90 95	172	132			0.628	43.8
			100 105(110)(115)	212	167			0.759	54.3
GIICLZ8	9000	3300	55 56	112	84	230	12	0.734	37.8
			60 63 95 70 71 75	142	107			0.860	46.1
			80 85 90 95	172	132			0.996	54.9
			100 110 115*(120)(125)	212	167			1.187	67.4
GIICLZ9	14000	3000	60 63 65 70 71 75	142	107	256	12	1.43	60
			80 85 90 95	172	132			1.66	71.8
			100 110 120 125	212	167			1.997	88
			130 135*(140)(150)	252	202			2.3	104.4
GIICLZ10	20000	2650	65 70 71 75	142	107	287	14	2.32	76.1
			80 85 90 95	172	132			2.69	91.1
			100 110 120 125	212	167			3.12	111.5
			130 140 150	252	202			3.739	133.5
GIICLZ11	31500	2350	110 120 125	212	167	325	14	4.89	137
			130 140 150	252	202			5.64	162.4
			160 170 175*	302	242			6.5	193
GIICLZ12	45000	2100	130 140 150	252	202	362	16	9.56	212.8
			160 170 180	302	242			11.05	268
			190 200	352	282			12.37	290
GIICLZ13	63000	1850	150	252	202	412	18	15.72	272.3
			160 170 180 185*	302	242			18.14	320
			190 200 220 225*	352	282			25.36	370
GIICLZ14	100000	1650	170 180 185*	302	242	462	22	27.6	389
			190 200 220	352	282			30.7	438
			240 250	410	330			34.4	509
GIICLZ15	160000	1500	190 200 220	352	282	512	22	49.7	566
			240 250 260	410	330			55.9	650
			280	470	380			62.3	740
GIICLZ16	224000	1300	220	352	282	580	28	84.8	751
			240 250 260	410	330			94.9	857
			280 300 320	470	380			105.4	947
GIICLZ17	315000	1200	250 260	410	330	644	28	155.3	1110
			280 290* 300 320	470	380			173	1255
			340 360 365*	550	450			198	1465
GIICLZ18	450000	1050	280 (295) 300 320	470	380	726	28	278	1580
			340 360 380	550	450			315	1830
			400	650	540			362	2160
GIICLZ19	630000	950	300 320	470	380	960	32	490	2115
			340 350 360 380 (390)	550	450			558	2457
			400 420 440 450 460	650	540			645	2892
			470*	650	540			645	2892
GIICLZ20	900000	800	360 380 390*	550	450	928	32	960	3223
			400 420 440 450 460	650	540			1109	3793
			480 500*	650	540			1109	3793
			530 540*	800	680			1340	4680
GIICLZ21	1250000	750	400 420 440 450 460	650	540	1022	40	1740	4780
			480 500	650	540			1740	4780
			530 540*	800	680			2111
